เครื่องบรรจุน้ำอัดลมแบบควบคุม PLC อุปกรณ์บรรจุขวดโซดา

เครื่องบรรจุน้ำอัดลมแบบควบคุม PLC อุปกรณ์บรรจุขวดโซดา

คำอธิบายเครื่องของเรา:

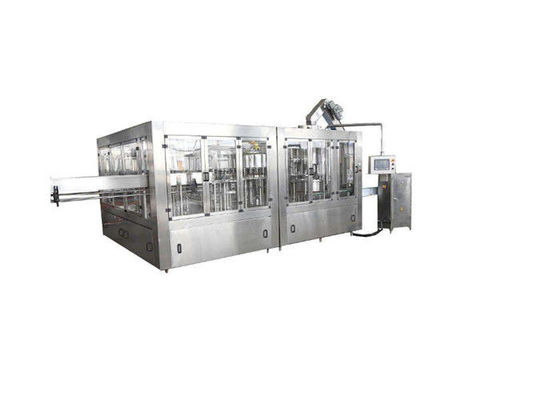

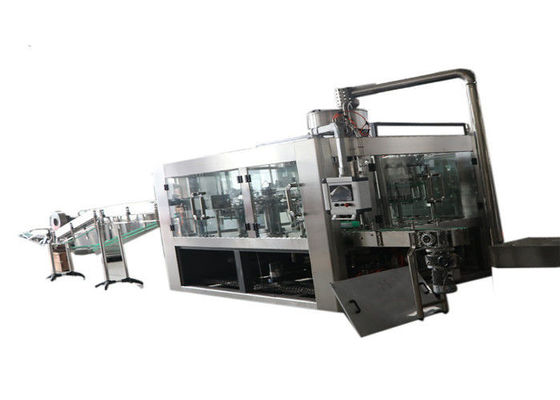

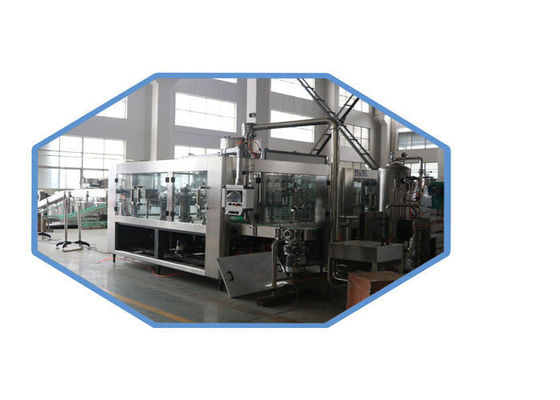

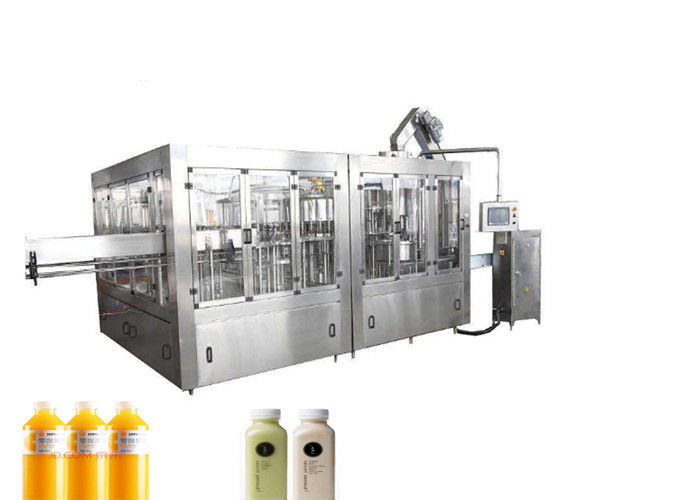

The mono-bloc machine is integrated with rinsing, filling and capping together; เครื่องโมโนบล็อกถูกรวมเข้ากับการล้างการบรรจุและการปิดฝาด้วยกัน this product is used for carbonated drink packed in PET bottles; ผลิตภัณฑ์นี้ใช้สำหรับเครื่องดื่มอัดลมบรรจุในขวด PET; The most advanced technology from Japan and Germany is employed in the design. เทคโนโลยีที่ทันสมัยที่สุดจากญี่ปุ่นและเยอรมนีใช้ในการออกแบบ

The bottle enters into the rinsing part of three-in-one machine through air conveyor. ขวดจะเข้าสู่ส่วนการล้างของเครื่องสามในหนึ่งเดียวผ่านสายพานลำเลียงอากาศ The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. กริปเปอร์ที่ติดตั้งบนดิสก์หมุนจะจับขวดแล้วหมุนได้มากกว่า 180 องศาและทำให้พื้นผิวขวดคายลง In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. ในพื้นที่ล้างพิเศษหัวฉีดบนกริปเปอร์จะฉีดน้ำเพื่อล้างขวดในผนัง

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. หลังจากการล้างและการระบายน้ำขวดจะหมุน 180 องศาไปตามรางนำและทำให้คอขวดเผชิญกับท้องฟ้า Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. จากนั้นขวดที่ถูกล้างจะถูกถ่ายโอนไปยังส่วนที่บรรจุผ่านขวดดาวล้อ The bottle that enters into the filler is hold by neck holding plate. ขวดที่ใส่เข้าไปในฟิลเลอร์จะถือโดยแผ่นยึดคอ The filling valve acted by the cam can realize up and down. วาล์วเติมที่กระทำโดยลูกเบี้ยวสามารถรับรู้ได้ว่าขึ้นลง It adopts pressure filling way. มัน adopts วิธีการเติมความดัน The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. วาล์วเติมจะเปิดและเริ่มเติมเมื่อมันเคลื่อนลงและสัมผัสกับคอขวดวาล์วเติมจะเลื่อนขึ้นและออกจากคอขวดเมื่อเติมเสร็จ

The full bottle is transferred to the capping part through hold neck transition poking wheel. ขวดทั้งหมดจะถูกถ่ายโอนไปยังส่วนที่กำหนดไว้ผ่านทางล้อเลื่อนคอคอ The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. มีดสกรูหยุดถือคอขวดทำให้ขวดตั้งไม่หมุน The screw capping head keeps in revolution and autorotation. หัวสกรูที่ยึดช่วยในการปฏิวัติและการหมุนอัตโนมัติ It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. มันสามารถจบหลักสูตรที่กำหนดได้ทั้งหมดรวมถึงการจับการกดการขันการคลายผ่านการเคลื่อนไหวของลูกเบี้ยว The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. ขวดเต็มจะถูกถ่ายโอนไปยังสายพานลำเลียงทางออกขวดสู่กระบวนการถัดไปผ่านล้อล้อ The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet เครื่องทั้งหมดถูกปิดล้อมด้วยหน้าต่างความสูงของหน้าต่างที่ปิดล้อมจะสูงกว่าจุดสูงสุดของ 3 ใน 1 เครื่องในด้านล่างของหน้าต่างที่ปิดล้อมได้ส่งคืนช่องระบายอากาศ

The whole machine is controlled by PLC with touch-screen as the human-machine interface. เครื่องทั้งหมดถูกควบคุมโดย PLC พร้อมหน้าจอสัมผัสเป็นส่วนต่อประสานระหว่างเครื่องจักรกับมนุษย์ The amount of the drinks in the storage tank can be controlled automatically. ปริมาณของเครื่องดื่มในถังเก็บสามารถควบคุมได้โดยอัตโนมัติ The filling and capping will be stopped automatically when there is no bottle. การบรรจุและการปิดฝาจะหยุดโดยอัตโนมัติเมื่อไม่มีขวด When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. เมื่อขวดแคบผิดปกติหรือเมื่อไม่มีฝาปิดเครื่องสามารถหยุดการทำงานได้โดยอัตโนมัติ

1. เครื่องอัดลมสายนี้รวมถึงแหวน monoblock บรรจุ capping 3 in 1 เครื่องอุโมงค์เตือนขวดเครื่องเป่า (มีดอากาศ), แขนหดเครื่องติดฉลากอัตโนมัติ, อบไอน้ำหดอุโมงค์, เครื่องพิมพ์อิงค์เจ็ทฟิล์มหดห่อเครื่องบรรจุ ฯลฯ

2. ความจุขวด: 500 มล

3. ความเร็วในการบรรจุ: 3500 bph

ลักษณะเฉพาะ :

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. ยกเว้นโครงร่างลงชิ้นส่วนส่งและบางส่วนที่ต้องทำจากวัสดุพิเศษ Other spare parts are made of stainless steel 304. ชิ้นส่วนอะไหล่อื่น ๆ ที่ทำจากสแตนเลส 304

2. แบริ่งลูกกลิ้งทำจากสแตนเลส, แหวนปิดผนึกที่ทำจากวัสดุ EPDM, และพลาสติกที่ทำจาก UMPE

3. กริปเปอร์ทำจากสแตนเลสตำแหน่งที่ยึดคอขวดทำจากสแตนเลสสตีลเมื่อเทียบกับกริปเปอร์แบบยางดั้งเดิมสุขอนามัยมากทนทานและไม่มีชิ้นส่วนที่สึกหรอเร็วสกรูชิ้นส่วนของคอขวด สามารถหลีกเลี่ยงการปนเปื้อนด้วยยางกริปเปอร์

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. กริปเปอร์พร้อมกับหัวฉีดสเปรย์ที่มีประสิทธิภาพสูงมันสามารถพัฒนาไปยังตำแหน่งใด ๆ ของผนังด้านในของขวดและสามารถประหยัดน้ำล้าง There is a cover above the spray nozzle which can prevent water spilling; มีฝาปิดด้านบนหัวฉีดสเปรย์ซึ่งสามารถป้องกันน้ำหก; and there are regulatory recycle slot and recycle pipes under the nozzles. และมีสล็อตรีไซเคิลตามกฎระเบียบและท่อรีไซเคิลใต้หัวฉีด

5. สามารถรับประกันเวลาล้างได้ 4 วินาที

6. โดยการปรับความสูงของชิ้นส่วนโรตารี่เพื่อปรับความสูงขวดที่แตกต่างกัน

7. แรงจูงใจมาจากระบบขับเคลื่อนในกรอบเกียร์ผ่าน

8. การจัดหาน้ำล้างจะถูกควบคุมโดยโซลินอยด์วาล์ว

พารามิเตอร์ทางเทคนิค
